变压器油溶解气体分析气相色谱仪

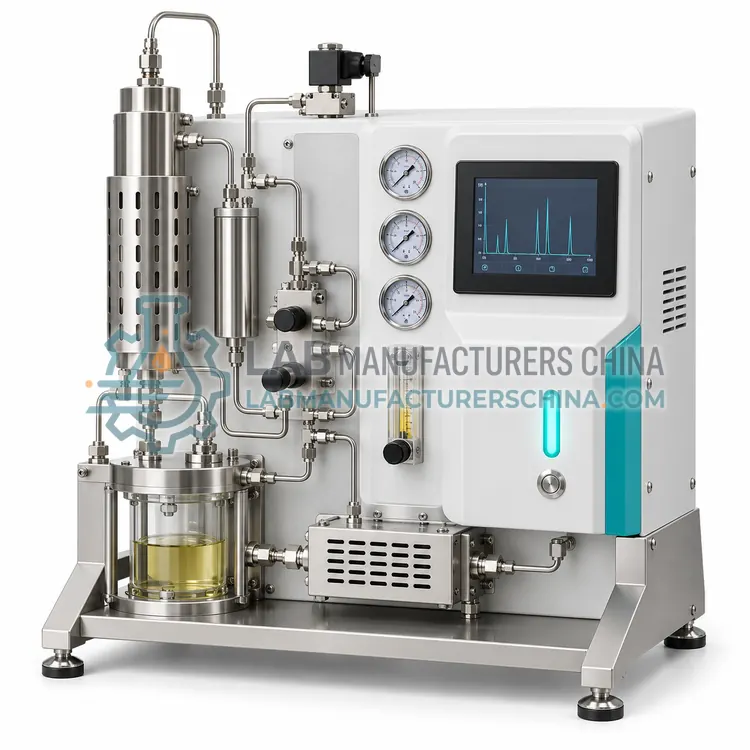

什么是变压器油溶解气体分析气相色谱仪？溶解气体分析气相色谱仪对从变压器油中提取的氢气、烃类和碳氧化物进行分离和定量，是检测充油设备内部局部放电、过热和电弧的主要诊断工具。## 概述

专用气相色谱仪按故障气体配置：热导检测器用于氢气、氧气、氮气、一氧化碳和二氧化碳，氢火焰离子化检测器（常配甲烷转化炉）用于 ppm 级的甲烷、乙烷、乙烯、乙炔和碳氧化物。气体通过多级真空萃取、无汞托普勒型系统或自动顶空平衡从油中提取，再经气体进样阀注入填充柱或毛细管柱。油中烃类检出限通常为 1–5 ppm，氢气为 5–10 ppm。用有证混合气校准以及可重复的萃取效率至关重要。结果用于 IEC 60599 比值法和杜瓦尔三角形等解释方法。## 工作原理是什么？绝缘油必须耐受电场应力、导出热量并保护纸绝缘，因此检测围绕这些功能展开。击穿电压的测量是在搅拌的试验杯中，以固定速率升高交流电压，直至标准电极间发生放电。溶解气体分析通过顶空、真空或吹扫法从油中提取气体，用配热导和氢火焰离子化检测器的气相色谱分离氢气、甲烷、乙烷、乙烯、乙炔、一氧化碳和二氧化碳。卡尔费休库仑法以电化学方式滴定水分。介质损耗因数和电阻率在加热至 90 摄氏度的三电极测量池中测定。界面张力采用铂环穿过油水界面，拉力换算为 mN/m。## 主要特点有哪些？- TCD 与 FID 双检测器配置，含甲烷转化炉 - 油样自动顶空或真空萃取 - 电子压力控制，保证保留时间稳定 - 提供 IEC 60599 和 IEEE C57.104 故障气体报告模板 - 自动进样器，可容纳 12–40 个油样

技术参数有哪些？典型的变压器油溶解气体分析气相色谱仪配置：测定气体为 H2, O2, N2, CH4, CO, CO2, C2H4, C2H6, C2H2；检测器为 TCD and FID with methanizer；检出限（氢气）为 ≤ 5 ppm (v/v in oil)；检出限（烃类）为 ≤ 1 ppm (v/v in oil)；油样体积为 ≈ 20–50 mL；萃取方式为 Automated headspace or vacuum。以上数值代表该产品类别的常见水平，具体配置参数以报价单及随机校准文件为准。## 适用于哪些应用？变压器油溶解气体分析气相色谱仪主要用于电力实验室故障监测、变压器制造商出厂试验、第三方 DGA 服务实验室。在更广泛的变压器油检测设备类别中，实验室还将其用于变压器验收与投运试验、电力企业绝缘油常规监测、基于溶解气体分析的故障诊断。## 适用哪些标准与认证？相关标准与方法包括 IEC 60156、ASTM D1816、ASTM D877、IEC 60599、ASTM D3612、IEC 60814、IEC 60247、ASTM D971、GB/T 507。本型号的认证候选包括 CE、ISO 9001 manufacturing；每项认证均需针对具体配置在发货前确认，仅提供已实际签发的证书。取样与分析同样关键：应使用洁净干燥的玻璃注射器或取样瓶，溶解气体样品要避免接触空气并记录油温。试验杯和电极必须清洗并用被测油冲洗，电极间距用塞规核实。高压测试仪需要接地台面、带联锁的盖板，并定期核查电压和升压速率。气相色谱仪要求载气纯度、色谱柱老化和有证混合气校准。卡尔费休试剂应按使用量更换。应遵守设施安全规定，并依法处置废油和含卤废物。## 如何选择合适的变压器油溶解气体分析气相色谱仪？当企业管理大量变压器并需要诊断能力而非仅筛查时，应选择 DGA 气相色谱仪。询价时应说明气体清单、萃取方式（顶空或真空）、检测器组合、载气与氢气供应、样品容量，以及是否按 IEC 60599 或 IEEE C57.104 出具报告。### 与其他变压器油检测设备型号相比如何？应根据设备所支持的决策选型。击穿电压测试仪是验收和常规筛查的最低配置，应根据标准要求选择试验电压等级（多数在用油为 80 kV，新油及超高压设备为 100 kV 或更高）和电极类型：IEC 60156 用 VDE 或球形电极，或 ASTM D1816、D877 型电极。溶解气体分析是故障检测的关键诊断手段，适合设备数量多的电力企业。由于水分对纸绝缘寿命影响显著，需要配备库仑法卡尔费休仪。介质损耗和电阻率测试仪有助于发现极性污染物和老化，界面张力则提示油泥前驱物。还应检查样品量、自动化程度、试验杯清洗、数据记录以及高压安全联锁。
